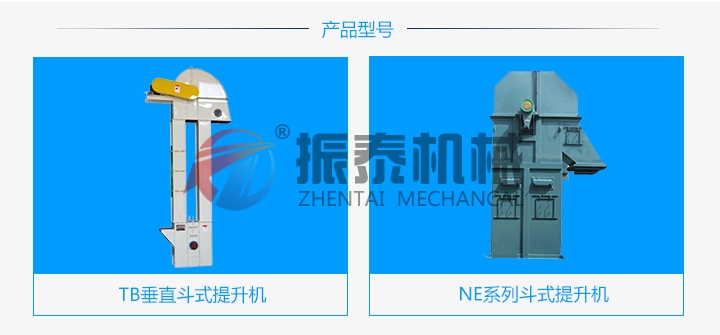

板鏈斗式提升機有TB垂直斗式提升機和NE系列斗式提升機，板鏈斗式提升機主要依靠板鏈傳動，適用于垂直輸送粉狀、粒狀、和塊狀物料，也可以提升磨琢性較大的物料，如：粉煤灰、礦渣、石灰石、水泥熟料、水泥、煤等物料。本期斗式提升機廠家振泰機械為大家介紹一下板鏈斗式提升機的結構和原理，方便大家更好的了解板鏈斗式提升機是怎樣構造和工作的。

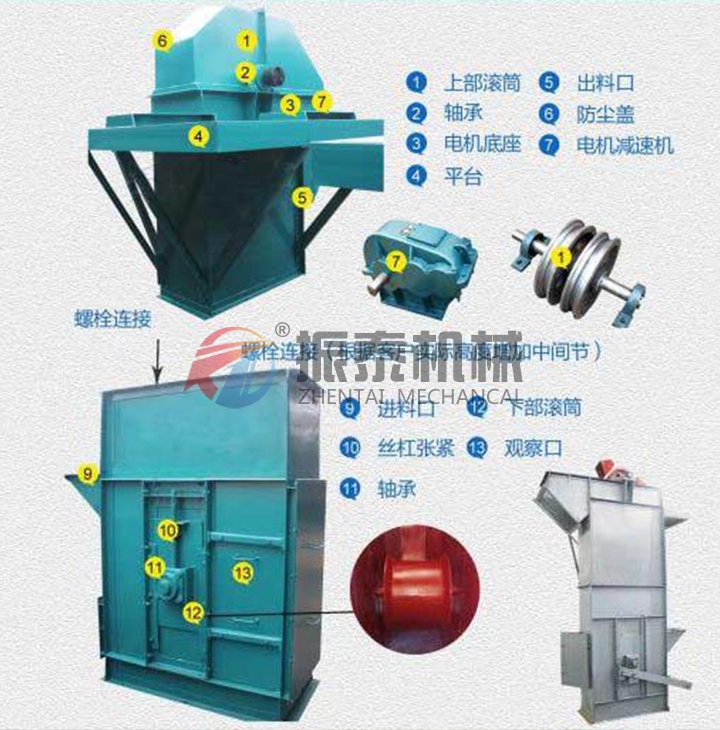

一、板鏈斗式提升機產品結構
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件：由料斗和專用板式鏈條組成，NE系列斗式提升機有單排鏈和雙排鏈之分，NE30以及下為單排鏈，NE50及以上型號為雙排鏈。
驅動裝置：多種驅動組合驅動，驅動平臺上裝有檢修架和欄桿；驅動制裝置有左裝和右裝之分。
上部裝置：安裝有軌道（雙排鏈），逆止器，卸料口裝有防回料橡膠板。
中間節：部分中間節裝有軌道（雙鏈），以防止鏈條工作中擺動。
下部裝置：裝有自動張緊裝置。
二、板鏈斗式提升機工作原理
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)使用流入式喂料，物料流入料斗后沿著板鏈運動提升到頂部，依靠自身重力作用自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)型號齊全，從NE15到NE800，提升量大，處理量大，可達10-830m3/s；該機采用全封式機殼鏈速低，幾乎無回料現象，不做重復動作，無用功少；且運行穩定，維修少，使用壽命長，逐步替代了老式TB垂直斗式提升機。
